Когда Майя, электроинженер из Финикса, столкнулась с предложенным “жилым вакуумным выключателем” (VCB) при рассмотрении проекта многоквартирного дома, она внесла его в график обслуживания здания на 480 В. Минутой позже проверка координации выявила очевидное несоответствие: оборудование должно было находиться на стороне энергоснабжения в контуре среднего напряжения, а не в жилом помещении или распределительном щите. Устройство не было дефектным; при выборе были нарушены границы классов напряжения и области применения.
Резюме: The рынок вакуумных выключателей США имеет жилое применение главным образом через фидеры распределительных электросетей среднего напряжения, подстанции, крупные многоквартирные комплексы, общественные микрогриды и аналогичную инфраструктуру — а не через обычные бытовые ответвления или защиту вводов. Стандарт IEC 62271-100 распространяется на выключатели переменного тока на напряжение свыше 1 кВ, в то время как в щитах жилых и небольших зданий обычно применяются низковольтные автоматические выключатели (MCB или MCCB) в соответствии с такими нормами, как NFPA 70 и UL 489. Покупателям следует определить точку установки, системное напряжение, расчетную токовую нагрузку короткого замыкания и действующий стандарт, прежде чем рассматривать понятие “жилое” как действительную категорию оборудования.
Где на самом деле существует рынок бытовых вакуумных выключателей
Жилищный спрос и жилое электрооборудование — это не одно и то же. Распределительный фидер энергокомпании может снабжать электроэнергией тысячи домов по цепям среднего напряжения и через распределительные трансформаторы; крупный жилой комплекс может принимать электроэнергию среднего напряжения на распределительное устройство, находящееся в собственности потребителя. В обоих случаях вакуумный выключатель может защищать или коммутировать вышестоящую цепь, но нижестоящие квартирные щитки по-прежнему используют низковольтные выключатели, соответствующие их номинальным характеристикам и местным нормам и правилам.
Это различие меняет то, как следует интерпретировать рыночную возможность. Соответствующий сегмент Рынок средневольтных вакуумных выключателей США подключается к жилищному строительству только тогда, когда коммунальное предприятие, владелец кампуса, оператор микросети или крупный собственник управляет активами среднего напряжения.
Никакие достоверные общедоступные данные не выделяют рынок “жилых вакуумных выключателей” (VCB) с четкими границами продуктов, поэтому ответственный анализ не должен присваивать ему самостоятельный объем рынка или среднегодовой темп роста (CAGR). Вместо этого полезные индикаторы спроса носят проектный характер: новые или модернизированные распределительные фидеры, работы на подстанциях, подземное распределение в жилых районах, крупные объекты многоквартирного жилья, проекты по повышению устойчивости и подключение распределенных энергетических ресурсов, требующие коммутации среднего напряжения.
Когда вакуумная технология среднего напряжения может обслуживать жилые нагрузки
Где коммунальные предприятия и крупные жилые объекты используют вакуумные выключатели (VCB)?
Вакуумный выключатель может применяться на распределительной подстанции, пункте секционирования линий, в распределительном устройстве киоскового типа или на территории крупного жилого комплекса, получающего электроэнергию по первичному классу напряжения. Область применения начинается за границей низковольтной установки и требует применения разработанных распределительных устройств, релейной защиты, трансформаторов тока или датчиков, блокировок, средств изоляции и соблюдения безопасных процедур эксплуатации. Термин “компактный” описывает физическую интеграцию; он не отменяет требований к воздушным зазорам, изоляции, локализации повреждений и техническому обслуживанию.
Напряжения самого по себе недостаточно. Инженеры должны рассчитать доступный ток короткого замыкания и проверить номинальный ток отключения при коротком замыкании, включающую способность, ток термической стойкости, рабочий цикл, уровень изоляции, частоту и условия эксплуатации. Одиночная маркировка в кА не может подтвердить пригодность; соответствующее руководство по Характеристики отключающей способности ВВ объясняет рейтинги, которые должны быть указаны в графике закупок.
Создают ли умные дома и распределенная энергетика прямой спрос на вакуумные выключатели?
Элементы управления умным домом работают в основном за расчетным прибором учета и обычно не требуют отключения среднего напряжения. Солнечные фотоэлектрические установки, аккумуляторные накопители, зарядные устройства для электромобилей и управляемые нагрузки могут увеличивать совпадающие потоки мощности или изменять расчеты релейной защиты, но установка бытового масштаба обычно остается системой низкого напряжения. Ее защита должна согласовываться с номиналом ввода, инструкциями инвертора и применимыми положениями Национального электрического кодекса (NEC).
Спрос на вакуумные выключатели может косвенно возрасти, когда совокупные ресурсы стимулируют модернизацию питающих линий, общественная микросеть добавляет контур среднего напряжения или крупный жилой комплекс владеет первичным распределением. Стандарт IEEE 1547 регламентирует подключение и совместимость распределенных энергетических ресурсов в точке общего сочленения; он не предписывает обязательное использование вакуумного выключателя для каждого распределенного энергетического ресурса. Необходимость коммутации на среднем напряжении определяется исследованием релейной защиты и автоматики, а не “умной” маркировкой.
Чем различаются ВТВ (VCBs), автоматические выключатели в литом корпусе (MCCBs) и модульные автоматические выключатели (MCBs) в проектах жилых зданий?
Приведенное ниже сравнение носит функциональный характер и не заменяет исследование селективности. Стандарты на продукцию, доступные номиналы и терминология различаются в зависимости от рынка назначения, и оборудование должно применяться в рамках своей документально подтвержденной сферы применения.
| Фактор принятия решений | МКБ | АВМ | Выключатель среднего напряжения |
|---|---|---|---|
| Типичная системная роль | Низковольтные конечные и розеточные цепи | Низковольтные питающие линии и вводы | Первичные распределительные фидеры и распределительное устройство |
| Ремонт жилых помещений | Распространено в распределительных щитах жилых зданий, где это допускается стандартом сертифицированного изделия и правилами монтажа | Возможно в более крупных низковольтных электроустановках и распределительных щитах | Инфраструктура верхнего уровня; не традиционное бытовое панельное устройство |
| Защитное устройство | Обычно интегральные характеристики поездок | Встроенный расцепитель фиксированного или регулируемого типа, в зависимости от исполнения | Часто используется в паре с внешними реле, датчиками и цепями питания управления |
| Пространство и интерфейсы | Компактный модульный панельный формат | Требования к более крупной раме и подключению | Требуются распределительное устройство, изоляционные расстояния, блокировки и изоляция |
| Тенденция изменения удельных затрат | Нижний из трех для обычной защиты ветки | Выше по мере увеличения размера кадра и функций | Высочайшая системная сложность; экономически несопоставимо при сравнении устройств |
| Внимание к жизненному циклу | Осмотр и замена панелей после определенных событий | Осмотр, контроль настроек и техническое обслуживание по указанию производителя | Техническое обслуживание выключателей, дугогасительных устройств, реле, цепей управления, блокировок и распределительных устройств |
Замена автоматического выключателя в литом корпусе (MCB) на вакуумный выключатель (VCB) поэтому не является путем модернизации — это концептуальная ошибка. Схема на базе VCB влечет за собой затраты на проектирование распределительного устройства, настройки релейной защиты, оперативное питание, пусконаладочные работы, ЗИП и обучение персонала. Ее ценность проявляется только тогда, когда система действительно относится к среднему напряжению и требования к отключению нагрузки, оперативному управлению или план жизненного цикла оправдывают такую архитектуру.
| Приложение, связанное с жилой недвижимостью | Домен автоматического выключателя | Актуальность VCB | Необходимое обоснование решения |
|---|---|---|---|
| Групповые цепи отдельно стоящего жилого дома | Низкое напряжение | Обычно ни одного | Спецификация панели, нагрузка цепи, номинал токов короткого замыкания, местный нормативный документ |
| Обслуживание слаботочных систем в квартире | Низкое напряжение | Обычно никаких на сервисной панели | Расчет нагрузки, номинал аппарата защиты, селективная координация там, где это требуется |

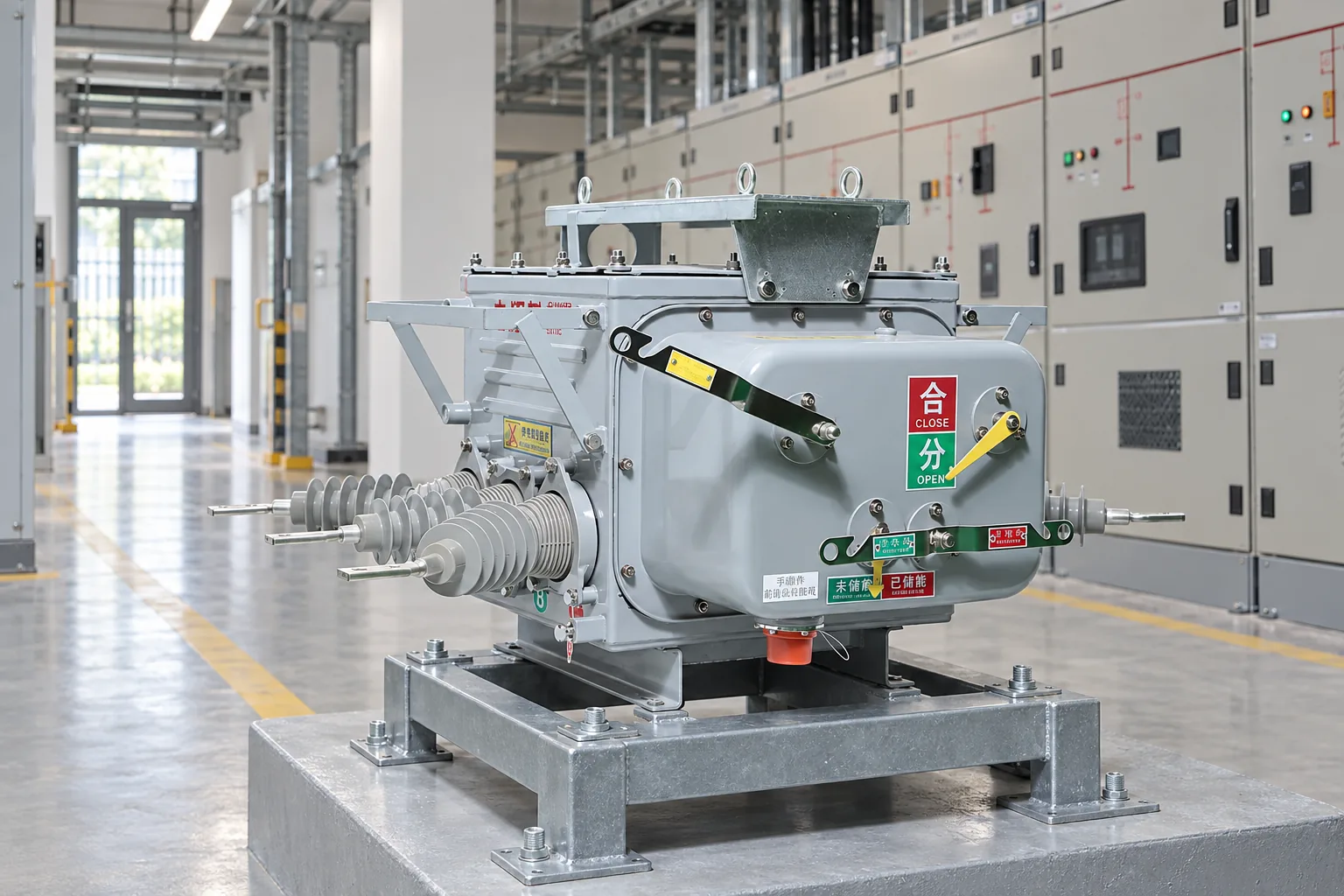

| Крупный многоквартирный жилой комплекс с основным вводом энергоснабжения | Среднее напряжение на входе; низкое напряжение на выходе | Возможно в распределительном устройстве, принадлежащем заказчику | Требования энергоснабжающей организации, принципиальная однолинейная схема, расчет токов короткого замыкания, концепция релейной защиты |

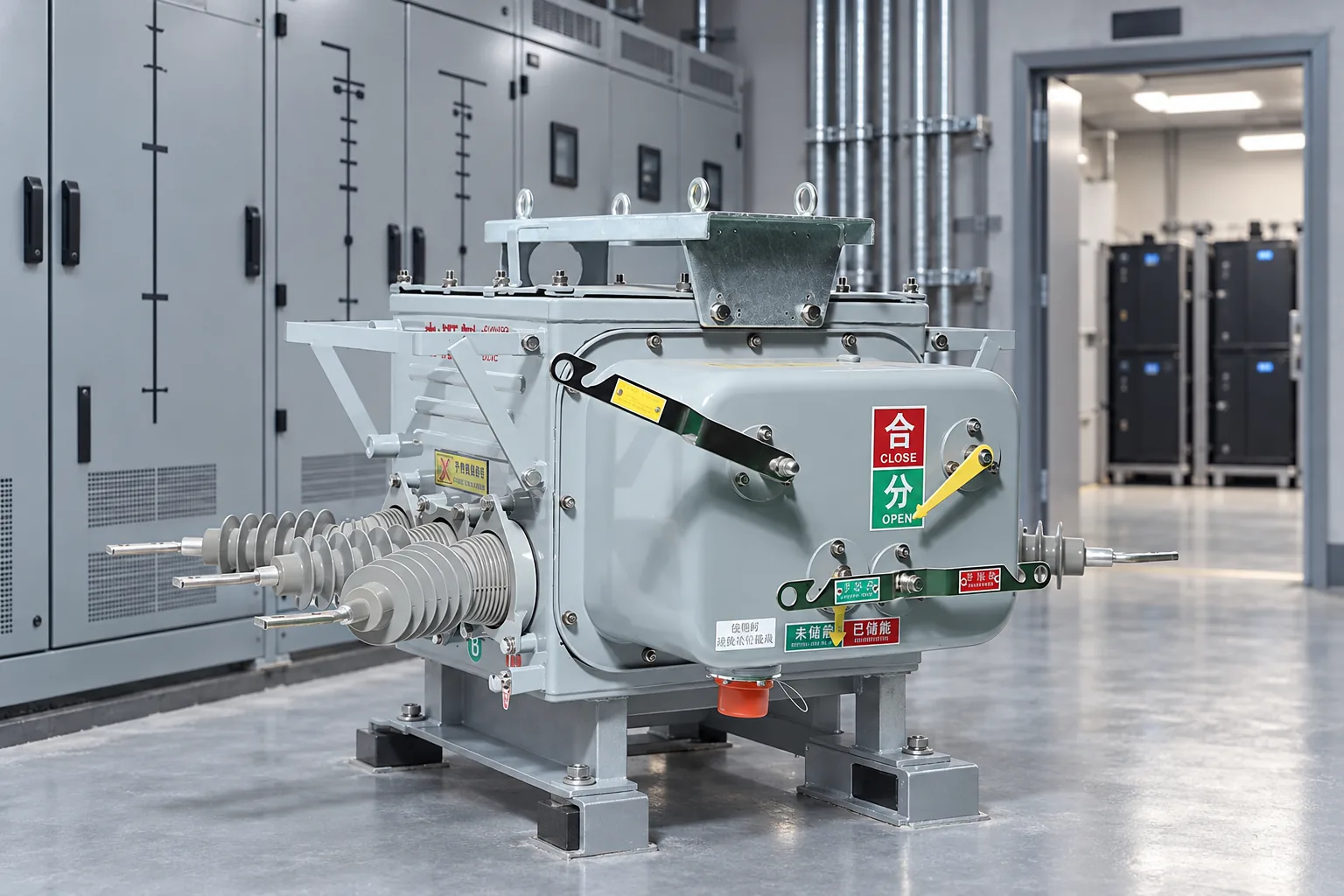

| Общинная микроэнергосеть с кольцом среднего напряжения | Смешанное напряжение | Возможно на межсистемных связях и фидерах среднего напряжения | Исследование распределенных энергоресурсов, концепция работы в изолированном режиме, заземление, логика переключения и синхронизации |
| Питающая линия электропередачи общего пользования, обслуживающая жилые районы | Распределение среднего напряжения | Обычно рассматривается вместе с другими коммутационными технологиями | Дежурство по фидерам, план автоматизации, политика повторного включения, условия окружающей среды |
Какие стандарты безопасности действуют на каждой стороне границы напряжения?
В Соединенных Штатах стандарт NFPA 70, Национальный электротехнический кодекс, регулирует правила монтажа в соответствии с их принятием и изменением компетентным органом. Стандарт UL 489 распространяется на автоматические выключатели в литом корпусе, выключатели в литом корпусе и корпуса автоматических выключателей, используемые в низковольтных системах; он не является стандартом для вакуумных выключателей среднего напряжения. Для бытовых и аналогичных установок международного стандарта IEC 60898-1 охватывает автоматические выключатели переменного тока на напряжение до 440 В, ток до 125 А и отключающую способность до 25 кА в рамках своей заявленной области применения.
Стандарт МЭК (IEC) 62271-100 распространяется на выключатели переменного тока на напряжение свыше 1 кВ, в то время как стандарт IEEE C37.04 устанавливает структуру номинальных параметров, а IEEE C37.09 определяет процедуры испытаний высоковольтных выключателей переменного тока. Данные стандарты представляют собой требования к продукции и методики испытаний, а не автоматическое одобрение поставщика, сборки или монтажа. Покупатель должен указать применимую редакцию, региональные отклонения, полный стандарт на комплектные распределительные устройства и требуемые подтверждающие документы.
Неподтвержденные формулировки о соответствии создают коммерческие риски: выключатель, испытанный по одному методу, может не делать всю сборку пригодной для целевого рынка. Закупочная документация должна разграничивать проектные испытания, приемо-сдаточные испытания, перечни или сертификаты, соответствие монтажным нормам и приемку энергоснабжающей организацией. Маркетинг вакуумного выключателя среднего напряжения как прямой заны для бытовых условий также может ввести покупателей в заблуждение и подвергнуть монтажников риску выбора небезопасного оборудования.
Как выбрать и указать оборудование вакуумных выключателей (VCB), устанавливаемых вблизи жилых зон

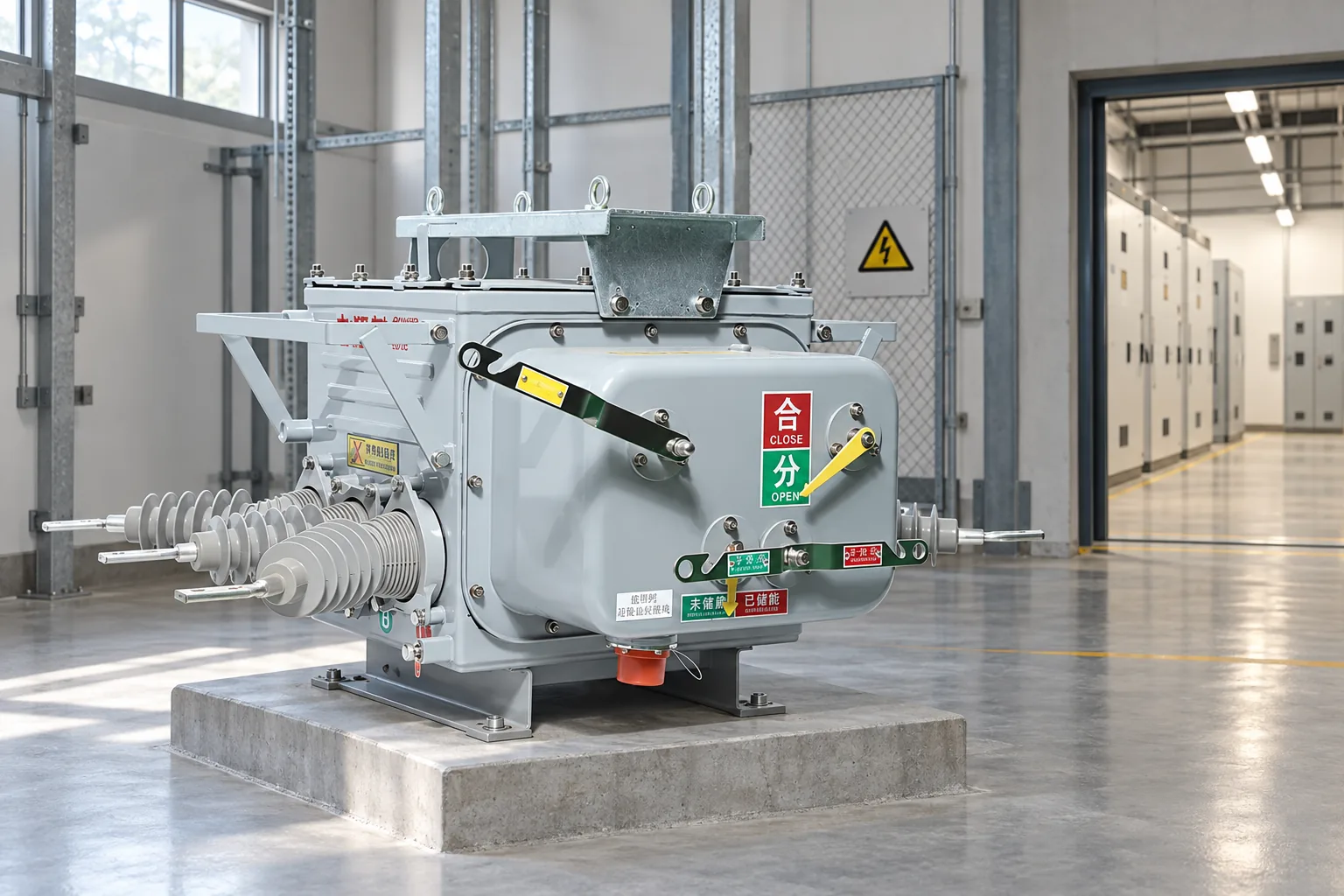

- Нарисуйте границу напряжения. Отметьте точку подключения к коммунальной сети, границу балансовой принадлежности среднего напряжения, трансформаторы, линии низкого напряжения, интерфейсы распределенных энергоресурсов (DER) и квартирные щитки на однолинейной схеме.
- Определить электрический режим работы. Укажите максимальное напряжение системы, длительный ток, частоту, расчетный симметричный ток короткого замыкания, допущения по X/R, порядок операций, уровень изоляции и способ заземления.
- Выберите всю сборку. Для вакуумные выключатели для жилой распределительной инфраструктуры, определить конструкцию распределительного устройства, доступ к отсекам, блокировки, цепи управления, функции реле, связь и условия окружающей среды.
- Запросите проверяемые доказательства. Согласовать применимые стандарты, ссылки на типовые испытания, протоколы заводских испытаний, чертежи, данные заводской таблички, руководства и план приемочных испытаний на объекте. Использовать структурированный испытание вакуумного выключателя рассмотреть, а не принимать на веру стандартное утверждение “проверено”.
- Сравните область видимости жизненного цикла. Учитывайте не только цену покупки, но и изменения при монтаже, проектные решения по защите, пусконаладочные работы, время простоя, обучение, запасные части, доступ для осмотра и замену по окончании срока службы.
Fuerte может поддержать обсуждение конфигурации после того, как покупатель предоставит однолинейную схему, рабочие параметры системы, условия установки, интерфейсы и требуемые стандарты. Конечная область применения, соблюдение норм, настройки защиты и согласование с энергоснабжающей организацией остаются в зоне ответственности квалифицированных участников проекта.
Что покупатели спрашивают о применении бытовых ВПК (вакуумных выключателей)?
Что представляет собой рынок вакуумных выключателей для жилых помещений?
Это лучше всего понимать как часть инвестиций в распределительные сети среднего напряжения, которая обслуживает дома, квартиры, жилые комплексы или общественные энергетические системы. Это не означает, что вакуумные выключатели регулярно устанавливаются в бытовых распределительных щитках, а общедоступные данные не подтверждают наличие четкого самостоятельного объема рынка для этой категории.
Подходят ли вакуумные выключатели для жилых систем?
Они могут подойти для стороны среднего напряжения крупного жилого объекта или распределительной сети, если исследования и стандарты поддерживают такое применение. Обычные бытовые ответвления и групповые цепи относятся к низкому напряжению и вместо этого обычно используют технологии MCB или MCCB.
Какие жилые объекты могут использовать компактные вакуумные выключатели?
Возможные области применения включают распределительные устройства первичного контура, находящиеся в собственности жильцов крупного жилого комплекса, общественную микросеть со средневольтным контуром или автоматизированные фидеры энергосистемы, обслуживающие жилые районы. “Компактное” оборудование должно тем не менее соответствовать требованиям к изоляции, токам короткого замыкания, доступу, блокировке и защите окружающей среды.
Как стоимость бытового ВВ (высоковольтного выключателя) соотносится со стоимостью автоматических выключателей (автоматов)?
Прямое сопоставление цен невозможно, поскольку устройства принадлежат к разным классам напряжения и выполняют разные системные функции. Кроме того, схема с вакуумным выключателем требует наличия распределительного устройства, реле, систем управления, пусконаладки и квалифицированного обслуживания, поэтому покупателям следует сравнивать общую стоимость жизненного цикла с учетом монтажа, а не цену за единицу оборудования.
Какие стандарты безопасности применяются к бытовым автоматическим выключателям?
Применимые правила зависят от напряжения, типа продукта, рынка назначения и монтажа. В проектах США обычно учитываются стандарты NFPA 70 и соответствующий стандарт сертификации продукции для низковольтного оборудования; для вакуумных выключателей среднего напряжения могут применяться IEC 62271-100 или соответствующие документы IEEE C37, а также требования к сборке и требования энергоснабжающих организаций.
Увеличат ли системы энергоснабжения умного дома спрос на вакуумные выключатели?
Непосредственно на уровне отдельного дома — нет. Совокупные распределенные энергоресурсы (DER), общественные накопители энергии, микросети или усиление фидеров могут потребовать реализации проектов коммутации среднего напряжения, однако необходимость в этом должна быть установлена в ходе исследования защиты и межсоединения.
Какие источники подтверждают этот анализ рынка бытовых вакуумных выключателей?
- NFPA 70, Национальный электротехнический кодекс
- МЭК 62271-100, Высоковольтные выключатели переменного тока
- МЭК 60898-1, Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения
- IEEE C37.04, Структура номинальных параметров для высоковольтных выключателей переменного тока
- IEEE 1547, Взаимосвязь и совместимость распределенных энергетических ресурсов
Неизменное правило простое: классифицируйте напряжение и системную функцию перед классификацией рынка. Для проектно-ориентированного обзора, связаться с Фуэрте с однолинейной схемой, расчетом токов короткого замыкания, условиями окружающей среды, требованиями к интерфейсу и применимыми стандартами.
