Что нужно проверить при выборе токоизмерительного трансформатора?

Современный трансформатор может иметь правильную номинальную мощность первичного тока и все же выдавать ненадежный сигнал защиты или измерения. Обычная причина неисправности — несовпадение между показателем номинальной мощности, классом точности, подключенным нагрузкой, сопротивлением провода, полярностью и фактическим значением токов или диапазоном нагрузки.

Быстрый ответ: Выбирайте CT только после определения его назначения, максимального непрерывного и неисправного тока, требуемого коэффициента, вторичного выхода 1 А или 5 А, класса точности, общей нагрузки, полярности, уровня изоляции, частоты и требования к насыщению. Затем проверьте полноту вторичной цепи на соответствие применимым требованиям IEC 61869 и данным, предоставленным производителем реле или измерительного прибора. Никогда не оставляйте вторичную цепь открытой, пока текут первичный ток.

Что делает СИЗ в цепи защиты средней напряжённости

Если вопрос заключается в Что такое токопроводящий трансформатор, Практический ответ заключается в том, что это трансформатор-инструмент, который преобразует первичный переменный ток в более низкую, заданную вторичную частоту для счётчиков, реле и контрольно-измерительного оборудования. Конductor, передающий первичный ток, создает магнитный поток в сердечнике; вторичная обмотка вырабатывает пропорциональный ток, противостоящий этому потоку, при этом ее цепь замыкается. Это является основным ответом на этот вопрос. статический трансформатор — как он работает.

В сфере закупок это называется, средство для измерения тока в трансформаторе это больше, чем просто соотношение, указанное на табличке с названием. CT, вторичные провода, испытательные блоки, клеммные устройства, входные устройства прибора или реле и система заземления образуют единую цепь измерений., переключатели тока Поэтому их следует согласовывать с философией защиты и токовыми характеристиками выключателей, а не покупать их в виде отдельных аксессуаров.

Приоритеты в области измерения и защиты
Размер отбора Метрология CT Защита CT
Основная цель Определенная точность в пределах предусмотренного диапазона измерения Используемый релейный сигнал при ненормальном и неисправном токе
Основные характеристики поведения Поведение насыщенности может быть использовано для ограничения воздействия в нижнем течении реки при условии соблюдения конструктивных требований. Адекватный порог насыщения имеет важное значение для надежной защиты
Основные проверки Соотношение, класс точности, номинальный режим нагрузки, нормальный диапазон нагрузки Соотношение, класс защиты, нагрузка, режим работы при неисправности, точка соприкосновения или временные данные, при наличии таковых
Типичная последствие несоответствия Несправедливые измерения энергии или процесса Отклонение, нежелательная работа реле или его работа в неподходящем направлении

Как сопоставить КПД и вторичный ток с нагрузкой

Установите коэффициент CT при нормальном нагрузке и при неисправном токе

Основная характеристика должна охватывать ожидаемое непрерывное нагружение без ущерба для полезного разрешения при нормальном рабочем токе. Приложения защиты также требуют оценки потенциального токов сбоя и характеристик реле при этом множении номинального тока. Переизбыток в соотношении может сделать измерения при нормальном нагрузке менее полезными, а избыток в выборе — перегрузить или перегреть при требуемом рабочем режиме.

1 А вторичный выключатель обычно снижает нагрузку на корпус, поскольку потеря проводника зависит от квадрата тока вторичного выключателя. Часто он целесообразен на длинных участках между распределительным шкафом и контрольной комнатой. Второй выключатель 5 А по-прежнему является предпочтительным вариантом там, где присутствуют совместимые старые приборы, реле и короткие проводные сети. Решение должно соответствовать всем устройствам в цепи; входы 1 А и 5 А несовместимы без проведения конструктивного анализа.

Таблица решений для коэффициента, вторичного тока и документации
Состояние проекта Последствия для дизайна Документ для запроса или подтверждения
Широкий диапазон нормального нагрузки Проверяйте точность низковольтного режима, а также максимальный постоянный ток Данные о коэффициенте погрешности и фазовом смещении для указанного класса
Длинный вторичный кабель Сравните варианты 1 A и 5 A с помощью общей сопротивляемости цепи Длина кабеля, сечение, материал, температурный режим и нагрузка релевого ввода
Высокий потенциальный ток срабатывания Оцените насыщенность и соответствие классу защиты Данные о возбуждении или о точке соприкосновения колена и соответствующий расчет защиты
Директивное или дифференциальное защитное устройство Сохранять согласованность соотношения и поляризации во всех фазах и зонах Одобренные однострочный диаграмму, график работы терминалов и матрица реле

Как поляризация CT изменяет результаты измерения и защиты

Маркировки полярности указывают на соответствующие мгновенные направления первичного и вторичного тока. P1/P2 обычно обозначают первичную ориентацию, а S1/S2 — вторичные терминалы. Перестановка одного из CT может изменить их вклад в векторных суммах, что может исказить расчет мощности или привести к неправильному интерпретации текущего режима и дифференциальной защиты.

До начала работы над энергоснабжением необходимо согласовать утвержденную схему, график работы терминалов и физические обозначения. соединение токаря Проверка должна проводиться при пусконаладке, если входные сигналы реле участвуют в логике срабатывания; сама по себе непрерывность не подтверждает идентичности фаз или их противоположности.

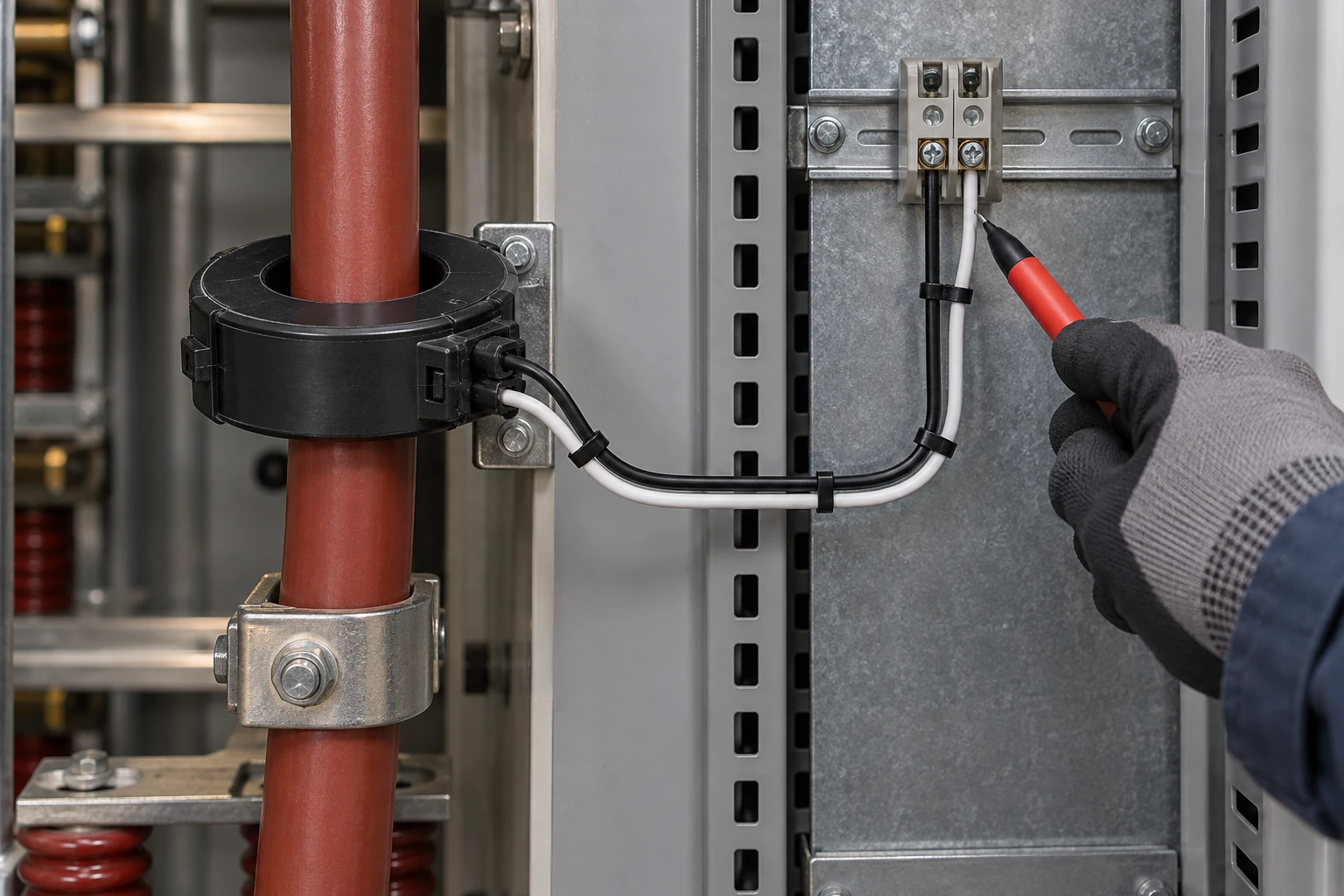

Инженер проверяет полярность токотрансформатора и вторичное соединение в шкафу коммутационного оборудования
Проверка полярности должна согласовывать обозначения на КТ, график подключения к терминалам, обозначение фаз и входные сигналы реле перед подачей питания к цепи.

Какие требования и испытательные отчеты МЭК должны быть включены в спецификацию?

IEC 61869-1:2023 содержит общие требования к новомодельным трансформаторам приборов в пределах заявленного диапазона высоковольтных частот, включая аналоговые или цифровые вторичные сигналы, используемые для измерения, защиты и управления. IEC 61869-2:2012 добавляет требования для недавно изготовленных индуктивных преобразователей тока, используемых вместе с приборами измерения или защитными устройствами при номинальных частотах от 15 Гц до 100 Гц.

Эти публикации представляют собой спецификации и испытательные данные, не являющиеся автоматическим подтверждением того, что конкретный продукт сертифицирован. В документах по закупкам следует указать соответствующее издание, национальное утверждение, условия службы, класс защиты, номинальный уровень нагрузки, требования к изоляции и требуемые данные о типовых или периодических испытаниях. В случае совпадения изданий или региональных правил следует уточнить действующее требование у руководящего органа проекта и поставщика перед утверждением.

Как рассчитать нагрузку CT на весь полный вторичный контур

Затрата на коммутатор — это импеданс, связанный с вторичным элементом, обычно выражаемый в вольтах-амперах при номинальном токе вторичного элемента. Для простой синусоидальной оценки явленная стоимость определяется по квадрату вторичного тока умноженному на общую импеданс цепи. В расчет необходимо включить входные сигналы реле или измерителя, а также выходные и входные провода, клеммы, испытательные переключатели и другие последовательные соединения.

Длиннее или более короткие провода увеличивают сопротивление, а связанная с этим нагрузка может привести к отклонению CT от заданных значений точности или его перегрузке. Используйте фактическую длину маршрута провода, свойства проводника и применимую температуру, а не одностороннюю оценку кабеля. Убедитесь, что сумма остаётся в пределах значений CT и подключённых устройств, а любые проектные отклонения указываются открыто, а не скрыты в общих рекомендациях.

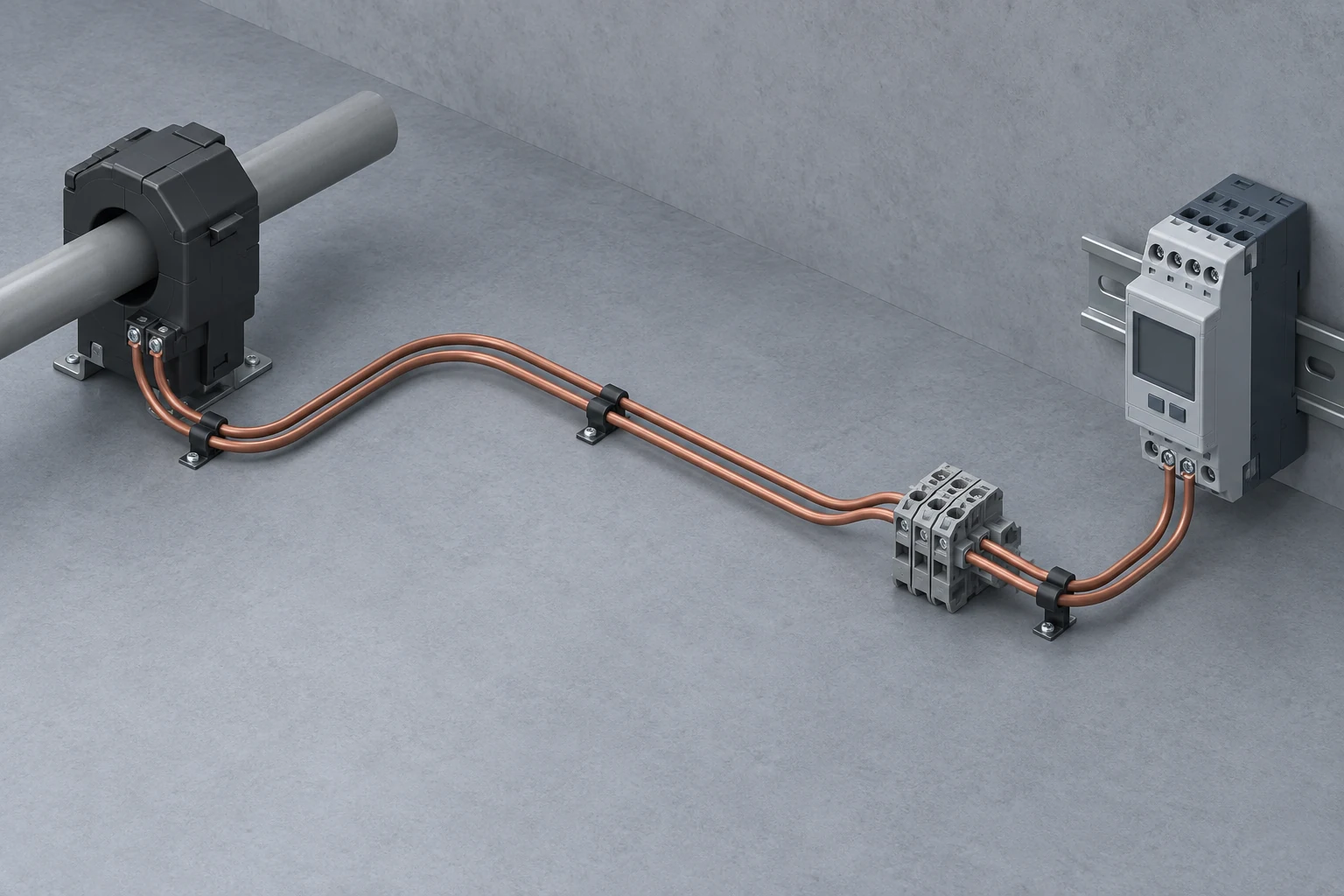

Поворотный путь нагрузки трансформатора от вторичной обмотки CT через провода к защитному реле
Общая нагрузка проходит через весь вторичный контур, включая проводники, клеммные блоки, испытательные устройства и вход реле или счетчика.

Проверка соответствия при закупках: данные, которые необходимо подтвердить перед одобрением

  1. Определите обязанность: сообщите, служит ли каждый из основных узлов для измерения, защиты или выполнения специализированной функции, и укажите нормальный и неисправный ток.
  2. Координируйте электротехнические данные: Выберите соотношение, вторичную мощность 1 А или 5 А, частоту вращения, точность или класс защиты, номинальный режим нагрузки, уровень изоляции и данные о насыщении, если таковые требуются.
  3. Расчет установленного набора: включают в себя устройства, тестовые блоки, терминалы и весь комплект вторичных кабельных шлейфов.
  4. Интерфейсы управления: проверка ориентации P1/P2 и S1/S2, идентификация фаз, номера терминалов, чертежи, настройки реле и практические работы с заземлением.
  5. Проверьте записи: проверьте соответствие применимых испытательных отчетов, данных табличек, чертежей и процедур ввода в эксплуатацию с техническими условиями покупки.

Fuerte поставляет оборудование для распределения среднего напряжения; если в проекте предусмотрены вводные устройства CT, защитные реле и коммутационное оборудование, его команда может помочь в координации запрошенной документации систем защиты. Эта поддержка не заменяет данные производителя CT или защиту, разработанную инженером, и не следует воспринимать как подтверждение того, что Fuerte производит CT.

Когда компьютерная томография (КТ) добавляет ценность в исследование защиты

A симуляция токаря Модель позволяет сравнивать поведение вторичных сигналов при предполагаемых токах возгорания, нагрузке, остаточной мощности и данных о ячейках. Она особенно полезна при работе с дифференциальными схемами, схемами с ограниченным воздействием на землю или другими схемами, чувствительными к перегрузкам и временным ошибкам. Модель надежна только в том случае, если ее данные соответствуют реальным данным отбора возбуждения, требованиям к распределительным линиям, расчетам кабелей и испытаниям при пуске.

Часто задаваемые вопросы

Как подключен токопроводящий трансформатор?

Основной путь проходит через или последовательно связан с контролируемым проводником, а вторичный — подключен в виде замкнутого контура к указанному входному элементу измерительного прибора или реле через клеммные и испытательные устройства. Следуйте утвержденной схеме полярности, фазе, заземлению и клеммам; никогда не пытайтесь внести изменения в работе напряжённого СВТ.

Как работает токопроводящий трансформатор?

Переменная первичная сила тока создает магнитный поток в ядре, что вызывает вторичный ток, величина которого соответствует соотношению CT в пределах заданных рабочих пределов. Этот вторичный ток затем подает сигнал для измерения или защиты, при этом точность зависит от нагрузки, частоты, класса и поведения ядря.

Что представляют собой S1 и S2 в токопередатчике?

S1 и S2 — это вторичные терминалы с обозначением полярности, соответствующие знакам первичной полярности. Их ориентация важна для определения фазовых углов, измерения мощности, направляющих элементов и дифференциального суммирования, поэтому она должна соответствовать утвержденным чертежам.

Почему вторичная обмотка постоянного трансформатора никогда не должна оставаться открытой?

При текущем токе в первичной цепи открытый вторичный контакт отключает обычно действующие противные к нему ампер-оборотные контакты. Теплопроводность и напряжение вторичной цепи могут достигать опасных значений, что создает риск поражения током, повреждения изоляции, нагрева и повреждения оборудования. Перед отключением вторичной цепи используйте утвержденную схему короткого замыкания и соблюдайте соответствующие процедуры.

Как проводить испытание нагрузки на токотрансформаторе?

При одобренной процедуре отключения или управления подачей электроэнергии необходимо измерить напряжение и ток вторичного цепи или их импеданс на всей подключенной цепи и вычислить VA по заявленному вторичному току. Необходимо также учитывать сопротивление провода и контактов, сравнить результат с требованиями CT и устройства и никогда не создавать открытого вторичного цепи на активном первичном блоке.

Что означает отношение CT 100/5?

Это означает, что основной ток 100 А номинально соответствует вторичному току 5 А при указанных условиях, что соответствует соотношению 20:1. Это не уточняет класс точности измерителя, его прочность на напряжение, класс изоляции или характеристики насыщения.

Выводы

Достоверная спецификация CT описывает установленный диапазон измерений, а не только отношение первичной к вторичной нагрузке. Начните с определения защиты или измерительной нагрузки, а затем сориентируйтесь на нормальный ток, нештатный ток, номинал вторичного устройства, класс нагрузки, нагрузку, схему кабеля, полярность, данные о насыщении и соответствующий стандарт. Убедитесь, что чертежи, схемы клемм, входы реле и отчеты о испытаниях описывают одинаковую схему. Такой дисциплинированный подход снижает вероятность возникновения недопустимых проблем с пусконаладкой и позволяет более точно устранять проблемы в последующем. В первую очередь относите вторичную цепь к схеме, имеющей решающее значение для безопасности: при любых возможностях возникновения первичного тока необходимо ее закрывать или правильно замыкать, а квалифицированный персонал должен соблюдать утвержденные проектными процедурами процедуры.

Ссылки

Для получения информации о документации по координационным средствам защиты средней напряжённости и вопросов, касающихся конкретных интерфейсов для проектов, связаться с Фуэрте с вашим однострочным диаграммой, графиком CT, данными реле и соответствующими стандартами.
