Un bâtiment malaisien peut nécessiter une protection contre les pannes électriques extérieures, des dispositifs de protection contre les surtensions à basse tension et une protection des services de communication entrants, chacun répondant à une problématique différente. L’achat d’un produit simplement étiqueté « arrêteur de pannes » ne détermine pas la fonction de chacun de ces dispositifs. La première décision est donc la limite de protection : un terminal aérial de toit, un SPD d’entrée de service et un arrêteur à basse tension sont des équipements différents. L’implantation, le raccordement, l’orientation des conducteurs et la coordination déterminent ensuite la manière dont les couches choisies fonctionnent ensemble. Cette guide explique comment identifier les équipements nécessaires, évaluer les conditions du site et comparer les propositions d’installation sans présumer que l’un des dispositifs protège toute la propriété.
Résumé : La décision d’achat d’un détecteur de surintensités en Malaisie commence par la séparation de trois fonctions : un système de protection contre les surintensités pour un aérodrome, un dispositif de protection contre les surintensités basse tension (SPD) pour les circuits électriques et un dispositif métallique à oxyde d’argent de moyenne tension. Disjoncteur de surtension Pour les équipements de distribution. L’IEC 62305 traite de la conception des systèmes de protection contre les foudres, tandis que la série IEC 61643 couvre les SPDs et leurs essais ; aucun de ces standards ne constitue une garantie absolue de sécurité. Il convient d’étudier d’abord la tension d’alimentation, l’exposition, l’assemblage et l’électro-équilibrage, puis de demander à un installateur malaisien compétent de spécifier et de coordonner l’équipement.
Pourquoi la Malaisie a besoin d'un plan coordonné de protection contre les éclairages
Le climat équatorial de Malaisie provoque des orages dans de nombreuses régions, mais l’exposition n’est pas identique d’un site à l’autre. L’altitude des bâtiments, les arbres et les tours situés à proximité, les services aériens ou enterrés, les conditions du sol et la manière dont un bâtiment est bâti peuvent tous modifier le risque pratique. Utilisez les observations régionales MetMalaysia Comme contexte, et non comme substitut à une évaluation des risques liés au site. Guide sur les interrupteurs de surtension Fournit un glossaire utile au niveau des composants avant de rédiger un briefing pour un installateur.
Les travaux électriques sont également couverts par les exigences en matière de fourniture, câblage et compétences en Malaisie, qui dépendent du lieu et de l'installation. Avant d'acheter un disjoncteur fixe ou un disjoncteur à moyenne tension, veuillez vous assurer des exigences actuelles auprès de Commission de l'énergie, Le ingénieur du projet et le maître d'œuvre sont responsables de la mise en service du produit. Un produit plug-in pour un seul appareil n'est pas équivalent à un système d'immeuble coordonné.
Qu’est-ce que les gens entendent par “ détecteur de foudre ” ?”
1. Système de protection contre les pannes électriques dans les aéroports
Un système de protection contre les foudres externe (LPS) utilise des terminaux aérodynamiques, des conducteurs descendant, des liaisons et une disposition de terminaison à la terre pour gérer une éventuelle attaque directe contre une structure. Ses questions de conception comprennent les distances de séparation, le routage, la liaison des câbles conducteurs et la géométrie du bâtiment. Norme IEC 62305 sur la protection contre les foudre La famille constitue le point de départ approprié pour cette activité à l’échelle du système. Un terminal aérien ne remplace pas un SPD sur les circuits de puissance, de données ou de communications.
2. Dispositif de protection contre les surtensions basse tension (SPD)
Un SPD à faible tension est connecté à un système électrique à courant alternatif (et, lorsque cela est spécifié, à des circuits de données ou de signal) afin de limiter les surtensions transitoires en détournant le courant de surtension. La sélection nécessite la tension du système et Arrangement d’électro-équilibrage, la tension maximale de fonctionnement continu, les exigences relatives aux impulsions ou aux courants de décharge, la protection en amont, la longueur du câble et la coordination entre les phases. Famille de normes IEC 61643 SPD Détermine les domaines d'application du produit et des essais pour la protection contre les surtensions à faible tension ; il ne conçoit pas l'ensemble du bâtiment selon les normes LPS.
3. Disjoncteur à surtension à oxyde métallique de moyenne tension
Un disjoncteur à oxydes métalliques à moyenne tension est installé sur les équipements de distribution tels que des transformateurs, des alimentateurs ou des sous-stations. Il est sélectionné en fonction de la tension du réseau., surtension temporaire, Les exigences en matière de charge énergétique, de coordination de l’isolation, de la géométrie des connexions et de l’aménagement du système de mise à la terre du site. Les équipements à moyenne tension ne sont pas couverts par le champ d’application habituel des dispositifs de protection contre les surtensions à basse tension selon la norme IEC 61643 ; demandez à l’ingénieur du réseau de déterminer la norme applicable pour les appareils et équipements (la série IEC 60099 est couramment utilisée pour les disjoncteurs antiparcélisation à faible tension) et de vérifier les exigences de l’entreprise.
Quel détecteur convient à votre projet ?
| Besoin observé | Catégorie de protection | La chose la plus importante protégée | Contrôles avant la soumission d'un devis | Qui devrait le préciser |
|---|---|---|---|---|
| Risque d'une attaque directe contre un bâtiment, une tour ou un toit exposé | Terminal aéronautique LPS | Structure et trajectoire du courant de choc | IEC 62305 – Approche de risque/conception, géométrie, liaison, distance de séparation, terminaison à la terre | Concepteur de dispositifs de protection contre les foudre et entrepreneur compétent en électricité |
| Surtension transitoire sur une installation 230/400 V | LV SPD, coordonné par la localisation et le service | Tablettes de distribution, équipements et circuits connectés | Système d'électro-connexion, Uc, courant de défaut potentiel, capacité de décharge, protection de secours, longueur du câble et coordination en amont et en aval | Designer ou personne compétente connaissant l'installation |
| Surges sur un alimentateur MV domestique ou industriel | Interrupteur de surtension à métal-oxyde | Isolation des transformateurs, des interrupteurs et des conducteurs de courant | Tension du système, MCOV, surtension temporaire, charge énergétique, coordination de l’isolation et spécifications techniques | Ingénieur des réseaux publics ou des réseaux MV |
| Contrôle sensible, vidéosurveillance ou circuits de communication | Le signal/données SPD est compatible avec l’interface | Les ports et l'électronique connectée | Protocole, bande passante, mode common-mode/ligne à ligne, blindage et routage des câbles | Contrôleur ou ingénieur électrique |
Qu’il faut vérifier avant d’acheter en Malaisie
- Décrivez l'installation. Notez la tension d'alimentation, l'aménagement de la mise à la terre, l'entrée de service, les conducteurs exposés, les charges critiques et si le site présente une installation de protection contre les surtensions externe.
- Choisissez la limite de protection. Décidez si le brevet concerne une structure, un tableau de distribution basse tension, un circuit individuel, un alimentateur MV ou plusieurs couches coordonnées.
- Demandez des preuves, pas des étiquettes. Demandez la norme du produit concerné, les rapports d’essai ou la déclaration fournis par le fabricant, le schéma électrique, les instructions d’installation et les informations sur les pièces de remplacement ou les indicateurs. Ne considérez pas “ certifié IEC ” comme une certification à moins que le document ne précise ce qui a été testé et par qui.
- Contrôlez la coordination et l’installation. Une capacité nominale de charge de surtension élevée ne peut compenser l’absence de câbles d’alimentation, le manque de mise en contact, un appareil de secours inapproprié ou une mauvaise connexion à la masse. Demandez au installateur de vérifier le routage, le couple, les écarts entre les éléments de protection et les enregistrements relatifs à la mise en service.
- Comparez le coût total d’acquisition. Incluez les frais d’évaluation, d’installation de la borne de câblage ou de fixation, les espaces nécessaires pour l’installation, les temps d’arrêt dus à l’installation, l’accès aux équipements de contrôle, les modules remplaçables et le coût de la reprise de production après un dysfonctionnement. Pour dresser une liste de produits, comparez les prestations documentées et le support fourni par les produits de protection contre les surtensions, plutôt que de comparer uniquement le prix de vente au détail.

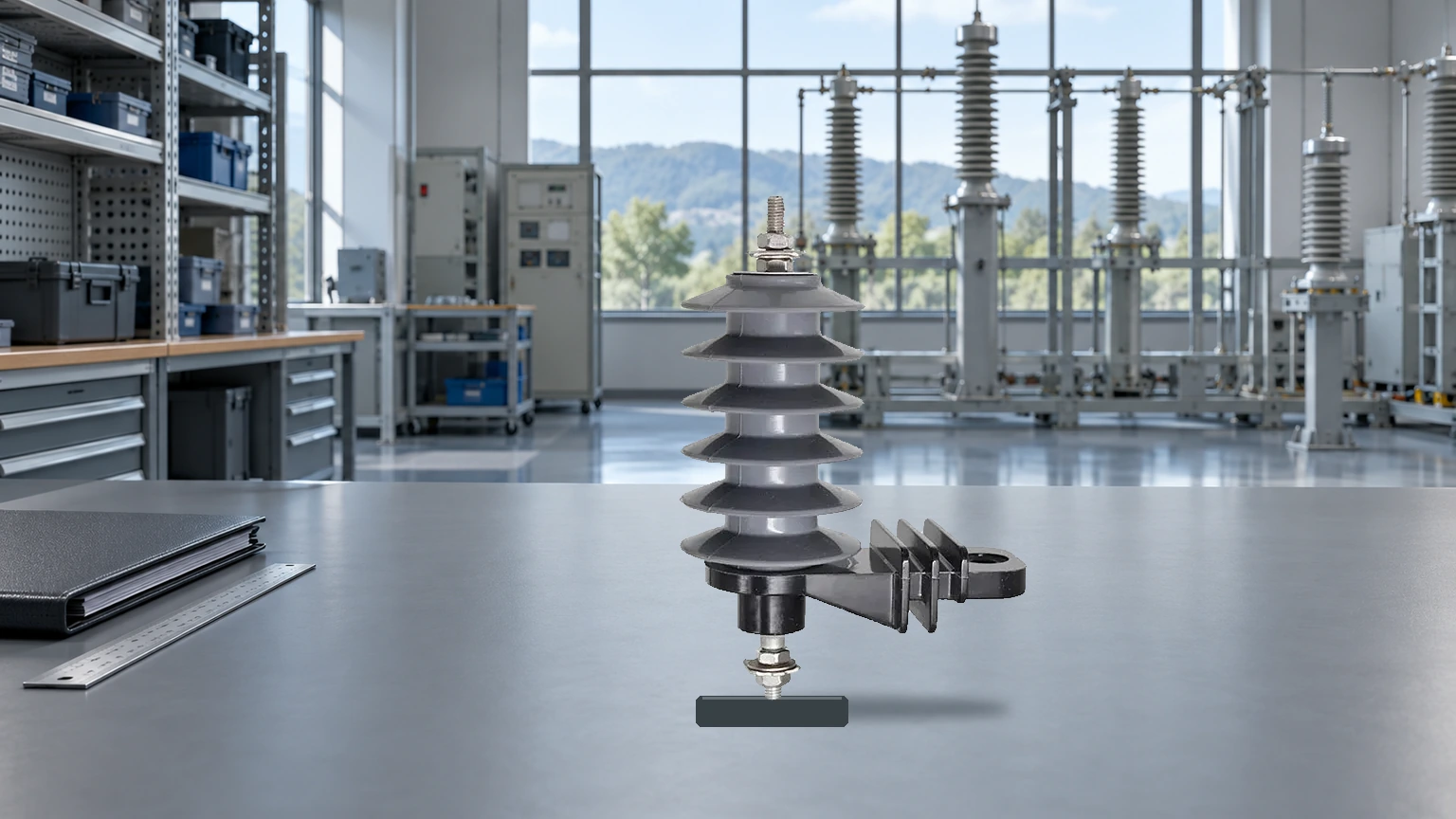

Qu’est-ce qui influe sur le prix et l’entretien ?
Il n’existe pas de prix unique et responsable en Malaisie pour un “ disjoncteur ”. Un dispositif de protection connecté, un tableau de distribution LV coordonné, un LPS externe et un disjoncteur de sous-station MV sont des domaines distincts. Le budget nécessaire à l’installation de ce dispositif, à l’enceinte ou à l’interrupteur compatible, aux câbles et aux barrettes, aux améliorations d’isolation/renforcement des câbles, aux essais, à la documentation et à toute interruption de service nécessaire. Un prix unitaire inférieur peut avoir un faible rapport qualité-prix si le dispositif n’est pas compatible avec le système de mise à la terre ou si il n’existe pas de voie de remplacement.
Tenir un registre du modèle, de l’emplacement, de la date d’installation, de l’état de l’indicateur et de la fiche technique qui indique sa zone de protection. Inspecter les connexions et les indicateurs visibles dans le cadre du plan de maintenance du site et organiser une révision après un événement majeur de foudre, une modification du tableau ou une panne de l’équipement non expliquée. L’intervalle doit être conforme à l’évaluation des risques et aux instructions du fabricant ; ne promettez pas que l’un des visites annuelles convient à toutes les installations.
Quels standards et contrôles de l’installateur sont importants en Malaisie ?
- IEC 62305 : une série de protections contre les fêlures électriques comprenant des concepts de gestion des risques et de conception pour un LPS. Ce n’est pas un label de conformité pour tous les appareils vendus en tant que disjoncteur.
- IEC 61643 : une famille de dispositifs de protection contre les surtensions et de prescriptions relatives aux essais, notamment pour les systèmes basse tension. Elle ne spécifie pas en soi un schéma de câblage à l’air ni ne certifie que le système installé est coordonné.
- La série IEC 60099 : généralement utilisée pour les disjoncteurs de surtension utilisés dans les systèmes électriques à faible tension ; l’entreprise publique ou l’ingénieur MV responsable doit confirmer l’édition et la partie applicable.
Demandez l’édition et le champ d’application de chaque norme citée, ainsi que les documents de test ou de déclaration qui s’appliquent réellement au modèle. Les règles électriques, les conditions d’exploitation et les exigences de construction de Malaisie peuvent varier d’un projet à l’autre ; utilisez un entrepreneur compétent agréé ou accepté de manière générale et faites signer par l’ingénieur responsable le dossier de conception et de mise en service. C’est un guide d’achat, et non un substitut à une autorité compétente ou à une évaluation des risques spécifique au projet.
FAQ sur les arrêts de surtension par éclair en Malaisie
Dois-je avoir un terminal d'air, un LV SPD ou les deux ?
Ils résolvent différents problèmes. Un LPS de terminal aéronautique offre un chemin prévu pour une éventuelle attaque directe contre la structure, tandis qu'un LV SPD limite les surtensions transitoires sur un circuit ; un bâtiment exposé au risque d'attaque directe peut avoir besoin des deux, conçus et assemblés ensemble. La réponse dépend de la structure, des services et de l'évaluation des risques.
Est-ce que la norme IEC 61643 est la même que la norme IEC 62305 ?
Non. La norme IEC 61643 concerne les produits et les essais SPD, tandis que la norme IEC 62305 traite des principes et de la conception des systèmes de protection contre les foudres. Un rapport d’essai pour une famille de dispositifs ne doit pas être présenté comme preuve que l’ensemble de l’installation répond aux exigences de l’autre.
Puis-je installer moi-même un disjoncteur de surtension fixe ?
Les petits appareils à branchement rapide peuvent être installés par l’utilisateur lorsque les instructions le permettent, mais un système de distribution fixe nécessite l’installation d’équipements de distribution, l’installation d’un système de mise à la terre, une protection de secours et une coordination. N’utilisez pas d’installateur électrique compétent accepté pour le projet malaisien ; isolez et testez le circuit conformément à la procédure de sécurité du site.
Comment dois-je choisir un disjoncteur à oxyde métallique à moyenne tension ?
Commencez par la tension maximale du système, MCOV, surtension temporaire, coordination de l’isolation, charge énergétique et arrangement de la mise à la terre ; puis vérifier les spécifications de l’utilité ou du réseau ainsi que les débits admissibles. Une simple évaluation de la capacité nominale du catalogue ne suffit pas. L’ingénieur MV doit documenter les essais de sélection et de mise en service.
Qu'est-ce qu'un propriétaire d'un logement situé dans une zone à forte intensité d'éclairage devrait demander ?
Demandez si le dispositif proposé est un LV SPD, si l’électro-équilibrage et l’isolationnement du réseau sont vérifiés et quels circuits sont inclus. Pour une explication plus générale concernant les installations résidentielles, consultez Ce guide sur l’arrêt des éclairages dans les maisons; Les principes doivent encore être adaptés aux besoins de l’approvisionnement malaisien et aux exigences des installateurs locaux.
Résumé
L’achat d’un détecteur de surtension en Malaisie est le plus fiable lorsque celui-ci commence par la protection de la structure : gestion des impacts directs pour la structure, contrôle transitoire des circuits à faible tension, ou protection de l’isolation sur un réseau MV. L’exposition aux intempéries est une donnée à prendre en considération, et non une spécification complète. Vérifiez la tension, l’isolation, l’attachement des câbles, la coordination, les preuves d’essai et l’accès à l’entretien, puis faites vérifier la conception par un installateur local compétent afin de garantir que le produit respecte les normes en vigueur et les exigences de l’entreprise. Ce processus peut modifier la liste des produits disponibles, mais il réduit le risque de devoir payer pour un appareil qui ne peut pas fonctionner dans l’endroit prévu. La règle à retenir est simple : associez le détecteur à votre système et votre système à votre risque. Si vous avez besoin d’aide pour rédiger une liste de critères ou un descriptif d’installation documenté, demandez un devis de protection contre les surtensions en Malaisie avant de passer commande.
