عندما واجه مهندس الحماية في مومباي إنذارات منخفضة الغاز المتكررة بعد توسيع لوحة التحكم، فكَّك المنطقة المعنية وأعد تعبئة الغاز؛ عادت الإنذارات مرة أخرى بعد ساعات. بدا الأمر وكأنه عطل في المقبس. عوضًا عن ذلك، كشف الاستعراض عن مشكلة اختيار: لم تحدد المواصفات المنسوخة الخاصة بـ SF6 أبداً استجابة الانسكاب أو استعادة الغاز أو الخدمة المحلية أو تقنية انقطاع بديلة.
ملخص: لا تكتسب التكنولوجيا كل وظيفة. تتضمن المعيار IEC 62271-100 كوابل الفصل التلقائي للتيار المستمر فوق 1 كيلو فولت، لكن الاختيار لا يزال يتوقف على فئة الجهد، وظيفية العطل، وتطبيق التحويل، والتركيب، وموارد الخدمة، وقواعد السوق المستهدفة. تُزيل الإبطاء الفراغي عبء إدارة غاز SF6 من المفتاح نفسه؛ ويظل SF6 ذا صلة حيث يتطلب تصميمه المعتمد للتيارات العالية أو الموصلات الغازية المدمجة ذلك. بالنسبة لمشاريع الاتحاد الأوروبي، تبدأ القيود التدريجية على الغازات المكلورة في بعض أجهزة التبديل الجديدة في 1 يناير 2026. قارن بين التجميع الكامل وأدلة اختبارات النوعية وخطة دورة الحياة، وليس فقط بطاقة المفتاح الفراغي.
كيف تختلف SF6 والإنقطاع الكهربائي
ينفجر مفتاح الدائرة من نوع SF6 في سادس فلوريد الكبريت. يبرد الغاز ويصفى مسار المنفذ الكهربائي، مما يعيد قوة العزل بعد انخفاض التيار إلى الصفر. كما قد يوفر العزل لمساحة غاز أوسع.
يحتوي VCB على مفاتيحها في مقبس محكم الغاز. يتم الاحتفاظ بالخط الكهربائي لفترة وجيزة من خلال بخار المعادن، ويطفئ عند القيمة السالبة للتيار؛ يتجمد البخار ويستعيد الفاصل صلابة الدوائية. ويُعرّف مصطلح “الغاز” المكونات الكهربائية، وليس جميع العزل المحيط بها. قد يكون VCB موجودًا في أجهزة تحويل معزولة بالهواء أو الصلبة أو الغازية، ولا يزال الخيار الأخير قد يفرض التزامات متعلقة بالغازات المثرية.
هذا يمنع خطأ طلب توريد العروضات بشكل شائع. كسارة فراغ SF6 قد يعني ذلك وجود مقبس لمنع التسرب داخل معدات التبديل المعزولة بالغاز، وليس غرفة هجين. اسأل بشكل منفصل عما يقطع التيار، وما يقيّم التجمع، وكم من الغاز موجود، وما يتطلب استعادة للمعدات عند انتهاء مدة صلاحيتها.
| عامل القرار | محول SF6 | محول الفراغ |
|---|---|---|
| قطع خط الأرجل | الغاز يبرد ويقيّم الشعلة | الأركون يطفئ نفسه في مقبس فراغ محكم |
| سياق الاختيار النموذجي | تطوير تصميمات عالية الجهد ومدمجة مع عزل غازي؛ التحقق من الوظيفة الفعلية المحددة | تطبيقات متوسط الجهد الشائعة ومجموعة متزايدة من التصاميم ذات الجهد الأعلى؛ تحقق من الوظيفة الفعلية المحددة |
| الاهتمام المنتظم | آليات التحكم في الضغط والكتلة، والانسكاب، ونوعية الغاز، والتحكم في التعامل معه واستخراجه | أدلة آلية، ووجود علامات ارتداء الاتصال، وحالة العزل، وصيانة الوظيفة الفراغية |
| الحدود البيئية | إنتاج المنتجات، وصبها، والانسكابات التشغيلية، وفقدان الخدمة، واستردادها عند انتهاء العمر التشغيلي | المواد، الخسائر في التصنيع والتشغيل والتخلص منها؛ ويشمل أيضًا أي غاز يُستخدم في أماكن أخرى في المنشآت الكهربائية. |
| اتجاه تكلفة الوحدة | مشروعية محددة؛ يمكن أن تضيف أنظمة الغاز والبنية التحتية للخدمة تكاليف دورة حياة. | مشروعية محددة؛ قد تهيمن تكاليف التعديلات أو استبدال اللوحات على التكاليف |
| الخطر الأساسي بالمقارنة | التجاهل للتسربات والتعرض للوائح التنظيمية | با افتراض أن كل وحدة مخزن موجودة تقبل VCB دون إعادة توظيف |
كيف يقارن SF6 ومكونات كابحة الضغط بالتبريد بالفراغ خلال دورة حياتهم الكاملة؟
الذي مفيد SF6 مقابل مفتاح الدائرة الفراغية تبدأ المقارنة من واجب لوحة الاسم. التوتر المقدر وحده غير كاف؛ يجب على المهندسين ضبط التيار الكهربائي المقدر للانقطاع الجزئي، وتحديد التيار الكهربائي، ومقاومة الانقطاع القصيرة المدة، وتوتر الاسترداد العرضي، وخط سير التشغيل، والواجبات الكهروستاتيكية أو التفاعلية للتحويل، والمقاومة الميكانيكية، والوحدة المقصودة. تعرّف معيار IEC 62271-100 الواجبات الاختبارية المطبقة لفرامل الدائرة الكهربائية ذات التيار المستمر فوق 1 كيلو فولت، لكنها لا تجعل المنتجين متوافقين.
السلامة تحتاج أيضًا إلى حدود. تتولى تركيب SF6 التحكم في كثافة الغاز، والانسكاب، والاسترداد، والتهوية، والمنتجات الثانوية للتفكك بعد حدوث الدائرة الداخلية. ويمنع VCB استخدام SF6 في مفاتحه، لكنه لا يزال يتضمن جهد عالٍ، ونشاطات طاقة مخزنة، ومخاطر فشل العزل، وتعرض الدائرة الكهربائية أثناء التجميع. ولا تزال العزل والإرتباط الأرضي والتشغيل المأمون أمورًا أساسية في كلتا الحالتين.

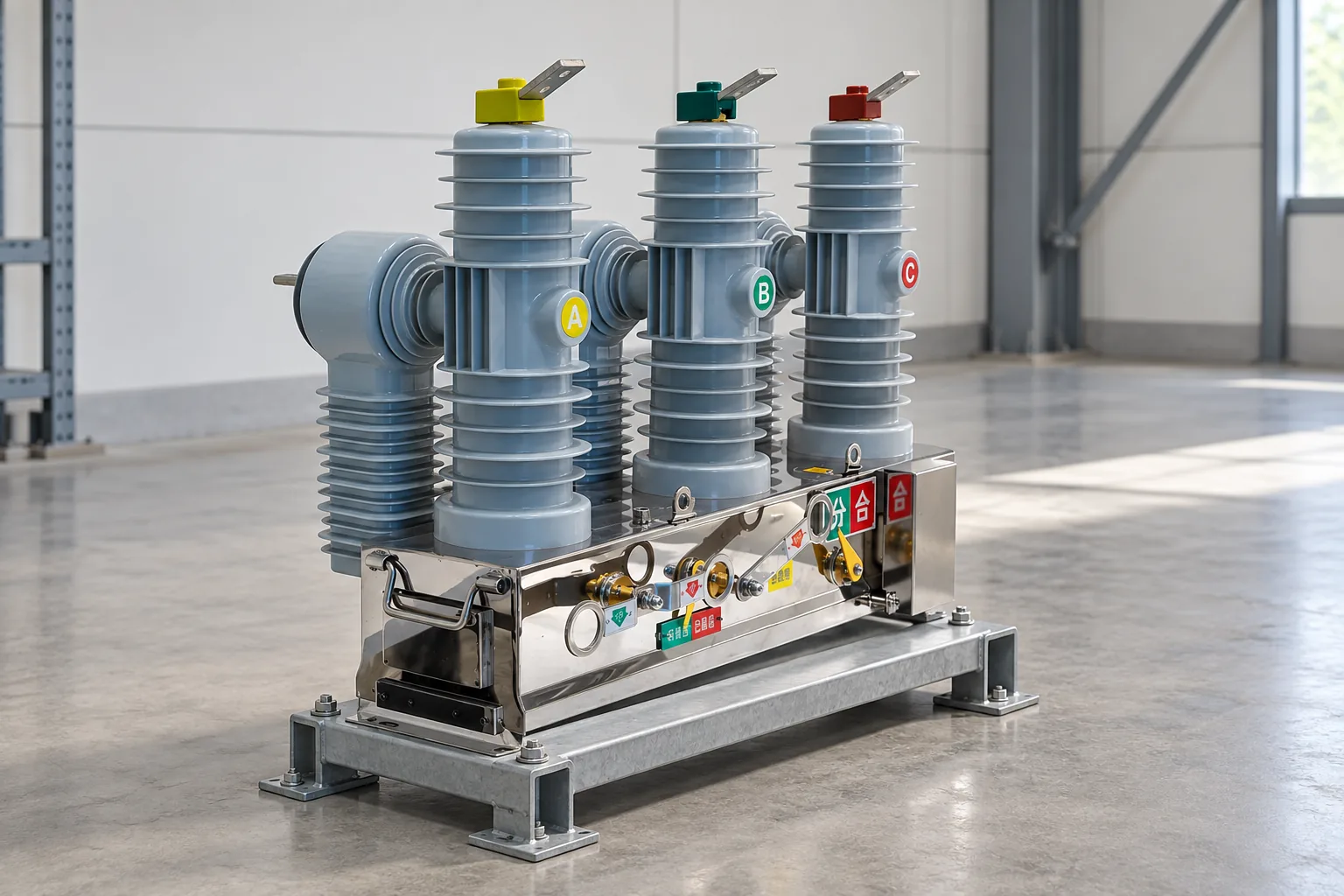

لا يتطلب أي من الصمامات الصيانة. وتزيل التصاميم الفراغية أخذ عينات من الغاز وتعبئته واستعادته من صيانة الصمامات، في حين تتطلب معدات SF6 وجود مخزون من الغاز والتعامل معه بمهارة أثناء التفكيك. لا تقيّم سلامة الفراغ إلا باستخدام الطريقة وحدود القياس المعتمدة من الشركة المصنعة.
تتجاوز التكلفة الإجمالية سعر الشراء. ويمكن أن تضيف مقارنة توضيحية مدتها 25 عامًا تكاليفًا إضافية مثل معدات وتكييف اللوحة وتركيبها والتفتيش عليها وأجزاء الآلية والاستجابة لحالات التسرب الغازي وخدمات الاسترداد وساعات انقطاع الخدمة والتدريب ومعالجة نهاية العمر. استخدم نفس معدل الخصم ودورات التشغيل وافتراضات الفشل والقيمة المتبقية لكل من العروض؛ واشمل حالات انقطاع أطول مدة أو واجهات حماية جديدة.
لماذا يجب أن تأتي فئة الجهد والتطبيق قبل اختيار التكنولوجيا؟

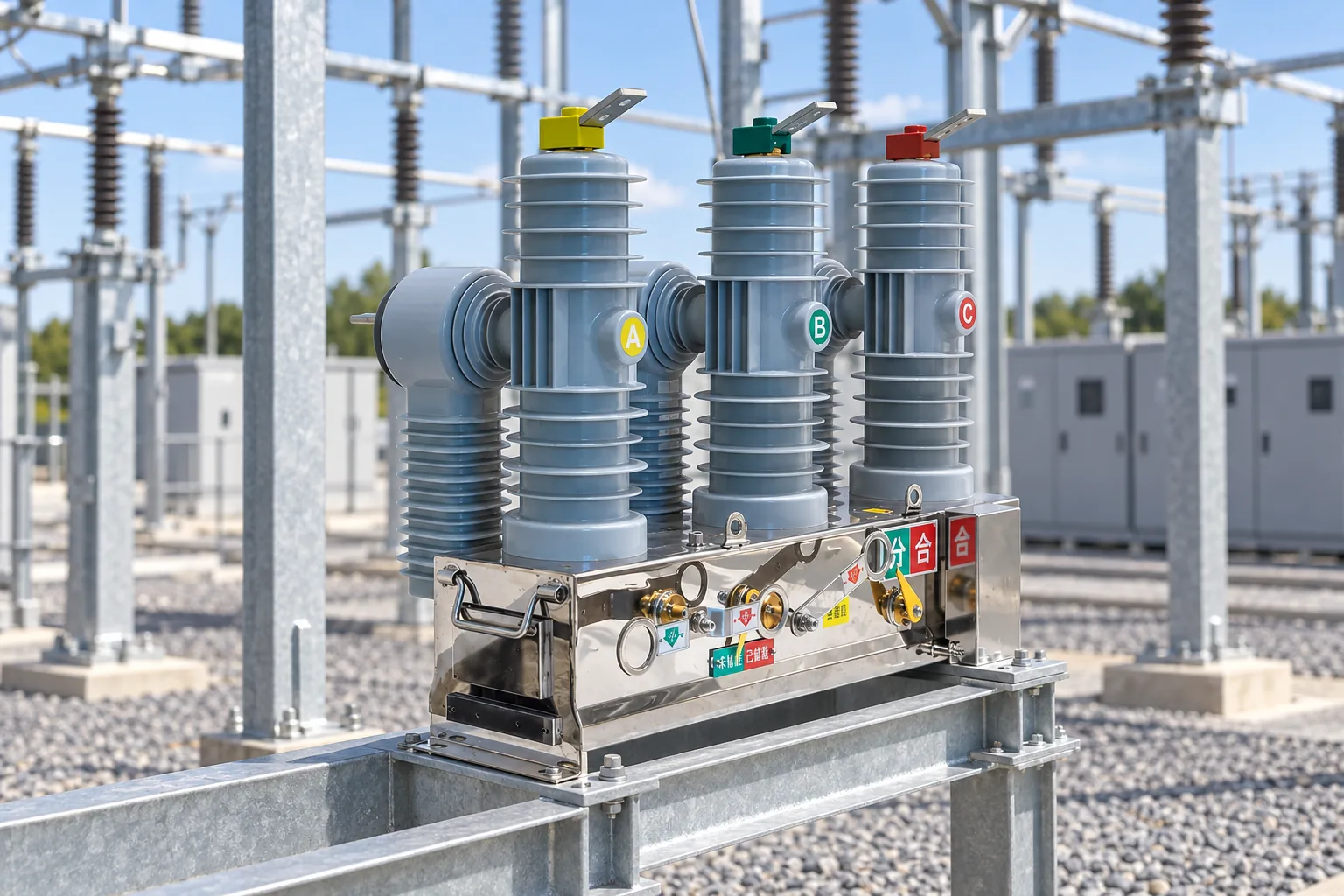

تضيق فئة الجهد المتاحة من الخيارات المتاحة، لكنها لا تُحدد الخيار المناسب. بالنسبة للجهد المتوسط، يمكن أن يكون VCB موثوق به ومناسبًا للعمليات المتكررة والمواقع التي لا تتوفر فيها موارد لتنفيذ عمليات معالجة الغاز. بالنسبة للجهود العالية، قد يظل استخدام SF6 خيارًا مرغوبًا عند توفر واجبات التشغيل المطلوبة، أو عند عدم وجود خيارات بديلة متطابقة في التصميم. يجب دائمًا مقارنة التكوينات التي تم اختبارها من قبل النوع بدلاً من الاستقراء من التصنيف الموجود في مكان قريب.
| بعد التطبيق | تركيز على المشتريات | ضغط قرار محتمل |
|---|---|---|
| جهاز تحكم كهربائي داخلي متوسط الجهد مغطى بالصلب | أبعاد الأقفاص، واجهات الشاحنات، الأبواب، المكونات التالفة، المكونات الإضافية، الحماية وتصنيف الدائرة | غالباً ما تكون مراجعة ملاءمة وتطبيقات التعديل الخاصة بمكونات VCB أكثر أهمية من تكنولوجيا قطع التيار الكهربائي وحدها |
| محول كهرباء متوسط الجهد الخارجي | مستوى العزل، وارتفاع التجاوز، والتلوث، ودرجة الحرارة، والارتفاع الجوي، ومكونات الهيكل، ومصدر الطاقة، ودورة العمل | القدرة على الصمود بيئياً والوصول إلى الخدمات هي العوامل التي تحدد الاختيار |
| تركيب مدمج مغلق الغاز | إنقطاع الغاز الوسيط والغاز العازل المحددان بشكل منفصل؛ مخزون الغاز وخطة استعادته | لا يجعل مقبس الفراغ بشكل تلقائي أن يصبح التجمع بأكمله خاليًا من غازات الفينول |
| مستودع محطة تحويل الطاقة العالية الجهد | دراسات النظام، TRV، تبديل الخط أو المفاعل، ترتيب السكة، الحجم، أدلة الاختبارات النوعية والمجموعات المنجزة | يجب تقييم تصميم البطاريات عالية الجهد وسياسة دورة حياة الغازات بشكل متكامل |
| تعديل الأجهزة التبديلية الحالية | قطع التيار الكهربائي الرئيسي، وتركيب الأرضية، والمسافات الفاصلة، واحتياجات الآلية، والتركيبات، والتحكمات، وتنسيق التوصيل الكهربائي/الحماية، وارتفاع درجة الحرارة | تحدد الهندسة وإعادة التأهيل ما إذا كان الاستبدال ممكناً أم لا |
أي معايير وقواعد بيئية ينبغي أن تدرج في طلب التوريد؟
- آي إي سي 62271-100 معيار مفتاح الفصل الكهربائي للمعدات التي تعمل بالجهد المستمر فوق 1 كيلو فولت. ويحدد التصنيفات والواجبات الاختبارية؛ وهو معيار، وليس دليلاً تلقائيًا على أن النموذج الدقيق للمورد معتمد.
- IEC 62271-1: المواصفات الشائعة للجهاز الكهربائي العالي الجهد والتحكم، بما في ذلك ظروف التشغيل والمتطلبات العامة. ينبغي ذكر الطبعة ذات الصلة وأي اختلافات مع البلد المقصد.
- القانون الأوروبي رقم 2024/573: يُنظم الغازات المسببة للاحتباس الحراري الفلورية ويفرض حظراً تدريجياً على بعض أجهزة التبديل الكهربائية الجديدة، بدءاً من فئات متوسط الجهد المحددة في 1 يناير 2026 وتاريخاً لاحقاً بالنسبة لمجموعات أخرى من الجهد. يجب التحقق من نطاق المشروع، ومعدل الاحتباس الحراري لغاز GWP، والإعفاءات، وتاريخ المناقصة، والأدلة اللازمة لكل مشروع في الاتحاد الأوروبي؛ إذ لا يشكل هذا الأمر حظراً شاملاً لإزالة كل مفتاح كهربائي مسبّب لحرائق الغاز المبرّد (SF6) الموجود حالياً.
- إرشادات وكالة حماية البيئة في الولايات المتحدة بشأن SF6: يشرح تأثير SF6 على المناخ ونقاط انبعاثاته على مدار دورة حياته. وهو دليل بيئي، وليس معيارًا للاختبارات النوعية أو قانونًا عالميًا بشأن الشراء.
تطلب تقارير اختبارات النوعية الكاملة والمنسجمة مع المعيار، والتي تشمل التصاميم المقدمة، وليس شعارًا أو بيانًا واحدًا “متوافقًا مع معيار IEC”. ولا يمكن أن تؤدي الادعاءات غير المدعومة بالاتساق أو “خالية من SF6” إلى رفض العطاءات أو إعادة التصميم أو تأخير التشغيل أو التعرض للرقابة التنظيمية، خاصةً عندما يكون المكونات الكهربائية مغلقة بالهواء ولكن الغلاف لا يزال يحتوي على غاز مُخَوَّل.
كيفية اختيار شركة تصنيع مقاطع VCB أو SF6 في الصين
اعتبر “الشركة المصنعة الرائدة” ادعاءً يمكن التحقق منه، وليس جدولًا ترتيبيًا. يعتمد القائمة القصيرة للصين على النموذج المحدد والأدلة الاختبارية والوثائق ومسار الخدمات في السوق المستهدفة. استخدم خمس خطوات:
- إصدار جدول رسوم الجمارك. يجب أن يتضمن ذلك معلومات عن جهد النظام والمعدات، وتواترها، ومستويات العزل، وتيار الأعطال ومدته، وتحديد الحد الأقصى للجهد (TRV)، وخط سير التشغيل، واختصاصات الحمل، والتركيب، والارتفاع، والتلوث، ودرجة الحرارة، والعمليات المتوقعة.
- تعريف التجمع الكامل. حدد ما إذا كانت المتطلبات تتعلق بقطع مفتاح مفتوح، أو شاحنة قابلة للسحب، أو وحدة ثابتة، أو وحدة شبكة توزيع المياه، أو منطقة تخزين البيانات الجغرافية، أو حزمة تحديث. حدد وسائل الانقطاع والتدفئة بشكل منفصل.
- تطابق الأدلة مع النموذج. طلب الرسومات والجداول الزمنية لبطاقات الاسم، ومعرفات اختبارات النوع، وخطط الاختبار الروتينية، وحدود قوائم المواد، والفرق بين التكوينات التي تم اختبارها والتكوينات المقدمة.
- دعم دورة حياة التدقيق. قارن بين قطع الغيار والأدوات والتدريب واختبارات الفواصل الزمنيّة، ودعم الآليات، ومسؤولية استعادة الغاز، والتعليمات بشأن نهاية العمر. رفض الوعود المتعلقة بـ “صيانة صفرية”.
- تحقق من صحة الواجهة قبل إجراء مقارنة الأسعار. في حالة الحاجة إلى استبدال الأجزاء، يجب فحص الاتصالات الرئيسية والثانوية، والأرفف، والتعاملات الأوتوماتيكية، والجهد الكهربي، والمسافات الفاصلة، وعمليات الحماية، والأداء الحراري. دليل تركيب وتعديل VCB يوفر قائمة مرجعية عملية لبدء العملية.
في حالة استفسار شركة VCB من الصين، قم بتقييم Fuerte وفقًا للعملية نفسها: قم بتقديم جدول الرسوم الجمركية وطلب التصنيفات الخاصة بالنماذج والرسومات ووثائق الاختبار. هذا يربط الاختيار بالتطبيق وليس بترتيب غير مدعوم.
ما الذي يسأله المشترون عند مقارنة SF6 مع مفاتيح الفراغ؟
ما هو الفرق بين مفتاح الحماية من الصمامات الفلورية (SF6) ومفتاح الحماية من الصمامات الفراغية (VAC)?
يمنع قاطع SF6 حدوث الدائرة في غاز الهكسافلوريد، بينما يمنع قاطع VCB حدوثها داخل مقبس فراغ محكم. قد تكون العزل المحيط بالمنفذ هو الهواء أو المادة الصلبة أو الغاز، وذلك في تصميمات التبديل العام، لذا يُفضل مقارنة التجمع بأكمله بدلاً من المقبس وحده.
ما الأمان أكبر: SF6 أم انقطاع الفراغ؟
وليس لعلامة واحدة وحدها أن تثبت أن التركيب أكثر أمانًا. إذ يمنع انقطاع الضغط الفراغي التعامل مع سادس فلوريد الكبريت في المكونات المكونة للمنقل، بينما تتطلب معدات سادس فلوريد الكبريت ضوابط على كثافة الغاز والضبابان والتهوية واستعادة الغاز وما بعد الانفجار؛ ولا تزال هاتان المعدات تتطلبان التصنيفات الصحيحة والتعويق والارتباط الأرضي ومراقبة مخاطر الانفجار وتدريب الفنيين على الصيانة.
كيف تختلف متطلبات صيانة SF6 و VCB؟
كلتا الطريقتين تتطلبان عمليات فحص للآليات والإطارات والتحكم والوصلات. وتضيف معدات SF6 مخزونًا من الغاز ومراقبة الكثافة أو الضغط، وتدابير استجابة التسريبات ونوعية الغاز واستعادة الغاز؛ في حين يركز عمل VCB بدلاً من ذلك على حالة الآليات واضطرابات الاتصال والإشراف على سلامة الغاز.
أي مفتاح كهربائي له تأثير بيئي أقل؟
تتجنب مروحة الحرارة الكهربائية بدون غاز فلوري في أماكن أخرى من التركيب عادة تسرب غاز SF6 أثناء التشغيل واستعادة الغاز عند انتهاء مدة صلاحيته. يجب أن يشتمل المقارنة النهائية على عوامل مثل التصنيع والمواد والخسائر وعمر الخدمة والعملية البديلة والتخلص؛ وتوضح وكالة حماية البيئة أن غاز SF6 له تأثير الاحتباسي العالمي لمدة 100 عام يبلغ ضعف تأثير ثاني أكسيد الكربون 23,500 مرة، وتصل مدة حياته الجوي إلى أكثر من 1,000 عام.
متى لا يزال يُختار SF6 على VCB؟
قد يتم اختيار SF6 إذا كان التصميم القابل للتطبيق في مجال ارتفاع الجهد أو التصميم القابل للتطبيق في مجال الغاز المعزول مصممًا بشكل فريد لتلبية متطلبات النظام، والمساحة، والواجهة، وأدلة الموثوقية، والجدول الزمني للمشروع. كما يجب على المشتري التأكد من أن قواعد السوق الوجهة تسمح بالمعدات وأن معالجة الغاز واستردادها عند انتهاء العمر التشغيلي متاحان.

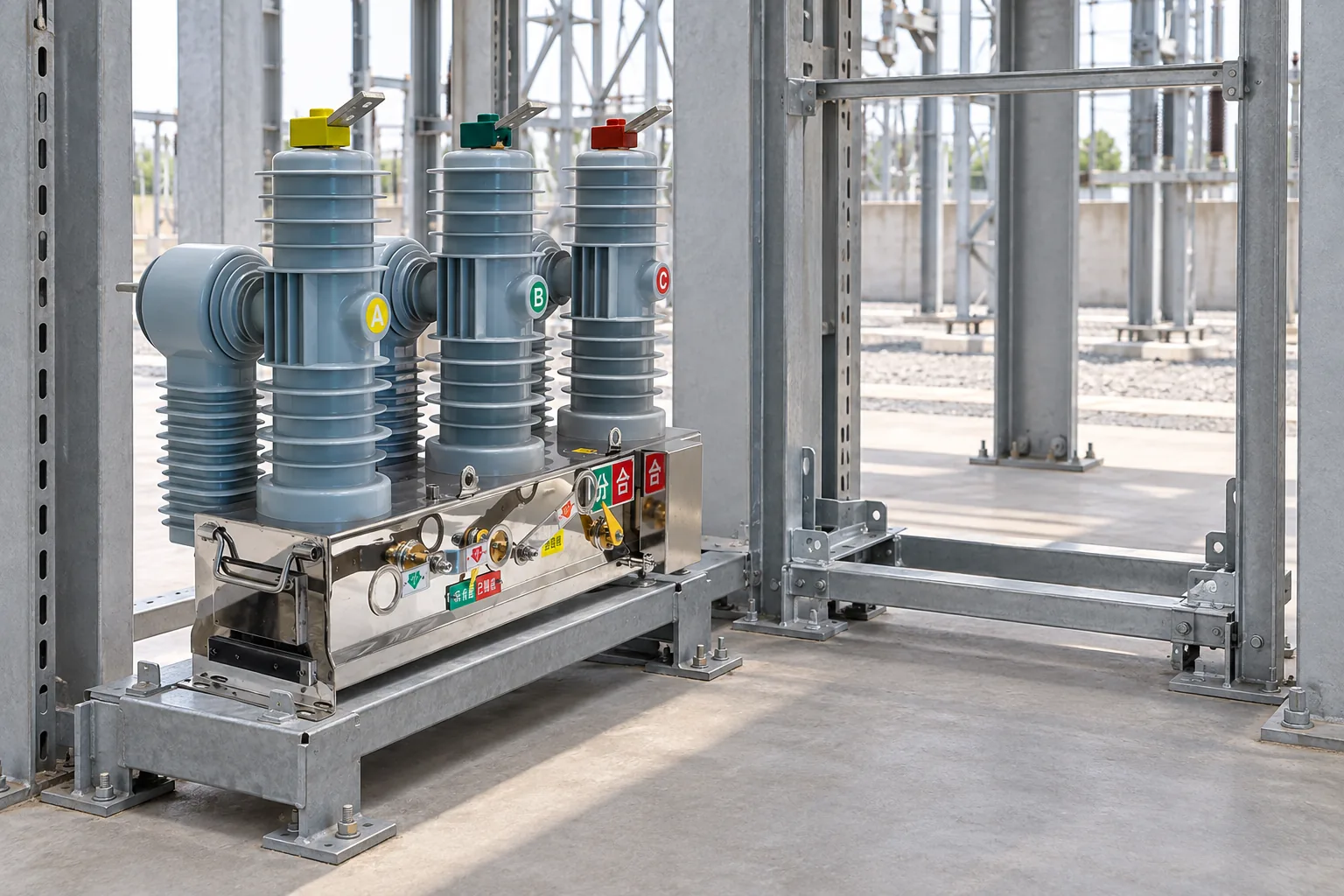

هل يمكن لفرملة الفراغ أن تحل محل فرملة SF6 في أجهزة التبديل الموجودة حاليًا؟
في بعض الأحيان، ولكن نادراً ما يكون ذلك كبديل سريع الاستجابة يستند إلى افتراضات. يجب على المهندسين التحقق من التصنيفات، وخصائص العزل، والاتصالات الأساسية، والأقفال، والتروس، والتعاملات المتقاطعة، والجهد التشغيلي، والعمليات الاختيارية والإغلاق، وتنسيق الحماية، وارتفاع الحرارة، وتصنيف الدائرة الكهربية، وأي اختبارات إضافية مطلوبة أو موافقة من الشركة المصنعة قبل بدء التشغيل.
أيّ المصادر تدعم المقارنة بين SF6 والجاكوزيوم؟
- IEC 62271-100:2021، معدات التبديل والتحكم عالية الجهد – كوابل فصل التيار المتردد.
- IEC 62271-1:2017+AMD1:2021، المواصفات العامة.
- القانون (EU) 2024/573 بشأن غازات الدفيئة المبرومة.
- وكالة حماية البيئة الأمريكية: أساسيات كلوريد الكبريت الهفوري (SF6).
الخيار الدائم هو المفتاح الذي يتم اختباره من حيث متانته ونظام العزل التام وخطة الصيانة والتزامات نهاية العمر، وهو يتناسب مع المشروع نفسه.
لإعداد قائمة مختصرة خاصة بكل نموذج، راجعوا قائمة Fuerte فراغ مفتاح الحماية المنطقة واشترك مع الفريق في عرض مخطط خط واحد الخاص بك وجدول العمل والظروف الخاصة بالتركيب والرسومات التفصيلية الخاصة بالواجهة.
